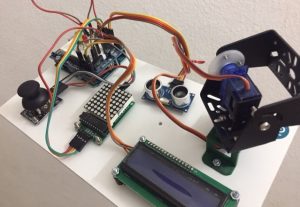

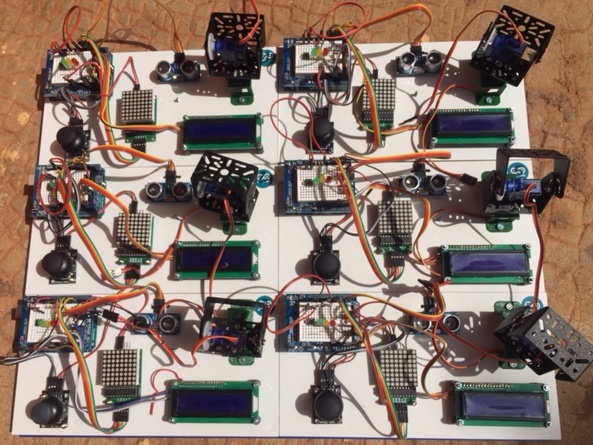

J’utilise 6 plaquettes avec :

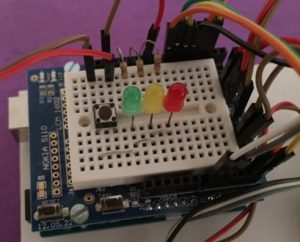

3 led(Rouge jaune vert)
Un mini bp.
Un afficheur LCD I2C
Un émetteur récepteur ultrason.
Une matrice led 8X8.
Un joystick.
2 Mini-servo.
Cela me permet de réaliser plusieurs projets et de réutiliser cette plaquette en 3ème pour les EPI.
Les docs sur Serveurduke rubrique ISN puis PROCESSING rubrique MiniP.
Un mini projet idéal pour débuter : des fonctions, des tableaux des boucles des test et du graphisme.
Serveurduke rubrique ISN puis PROCESSING
Objectifs : Découvrir des fonctions propres à Processing.
Serveurduke rubrique ISN puis PROCESSING
Objectifs : Application des fonctions précédentes et utilisation du DEBUGGER.
Création d’un jeu :
L’ordinateur tire un nombre au hasard entre 0 et 100.
Le joueur doit trouver le nombre le plus vite possible.
L’ordinateur indique juste si le nombre à est trouver plus grand plus petit.
Serveurduke rubrique ISN puis PROCESSING
Objectifs :
Une nouvelle structure de données : Les tableaux à 1 dimension…ou plus. Chaud chaud chaud !!!
Serveurduke rubrique ISN puis PROCESSING

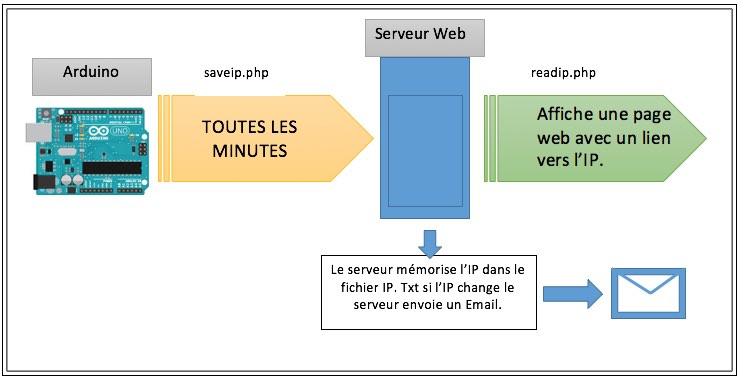

L’idée : Utiliser l’arduino pour connaitre en permanence sont Ip externe.
L’arduino appel à intervalle fixe (60s) une page web sur un serveur. Le serveur mémorise l’ip.
Voila votre ip externe est connue. Une page web affiche un lien vers votre serveur.
Si comme moi vous avez plusieurs caméra plus un serveurWeb plus un thermomètre il faudra dans la page web modifier les ports.
Matériel :
Arduino Uno + Shield Ethernet.
Logiciel :
2 pages php hébergées sur un serveur (ovh chez moi).
Les fichiers à placer sur le serveur : fichiersserveurweb
Le code arduino : dyndnssansdyndns

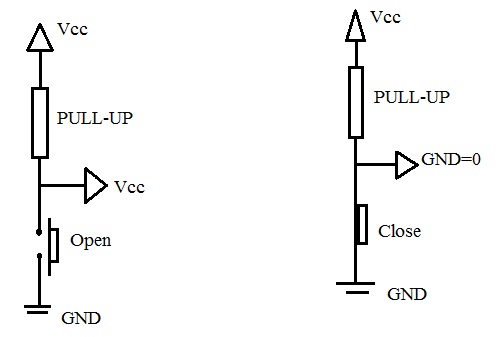

A quoi ça sert ! Comme son nom l’indique : A tirer vers le haut.
Une entrée si elle n’est reliée a rien peut prendre l’état 1 ou 0 aléatoirement c’est embêtant…
Le Pull consiste à relier l’entrée au +5 par défaut. Quand le Bp est actionné l’entrée passe à 0. Plus de problèmes ….
C’est bien mais cela oblige a ajouter une résistance….
Heureusement cette fonction est intégrée dans arduino.
pinMode(pin, INPUT_PULLUP); (marche pas sur le pin 13)
Si le PULL_DOWN existe en électronique il n’est a ma connaissance pas intégré dans Arduino.

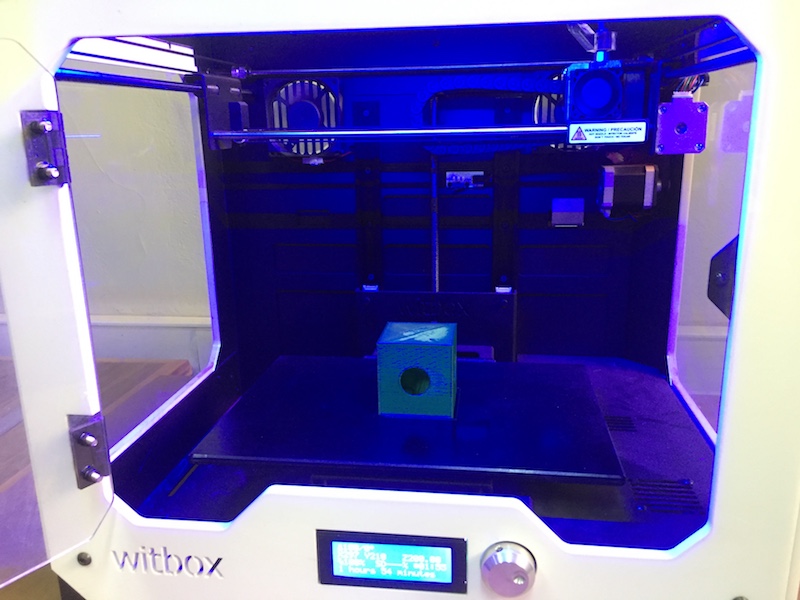

Imprimante 3D Witbox.
J’ai la chance d’avoir ce joujou dans ma salle et j’avoue que je suis convaincu.
Elle m’est devenue indispensable dans mes projets Techno, EDE, TPE, EPI elle est mise à contribution à tous les niveaux !! Indispensable je vous dis, au point de penser à en acheter une 2ème….

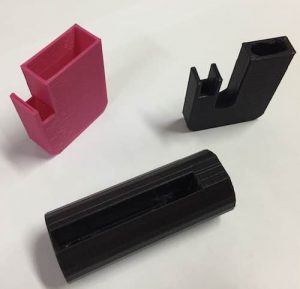

Quelques réalisations :

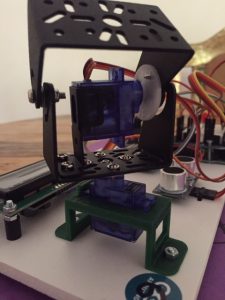

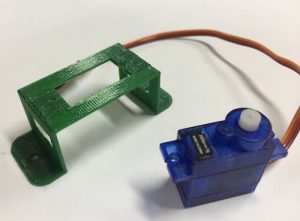

Un support mini-servo
Dans le cadre des EDE des amplis passif pour téléphone.

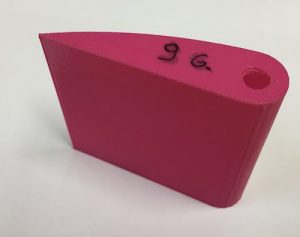

En TPE des profils d’ailes d’avions.

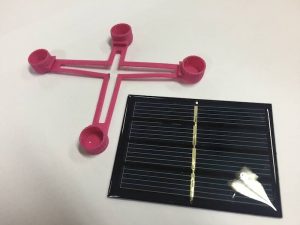

En EPI un support solaire et LDR

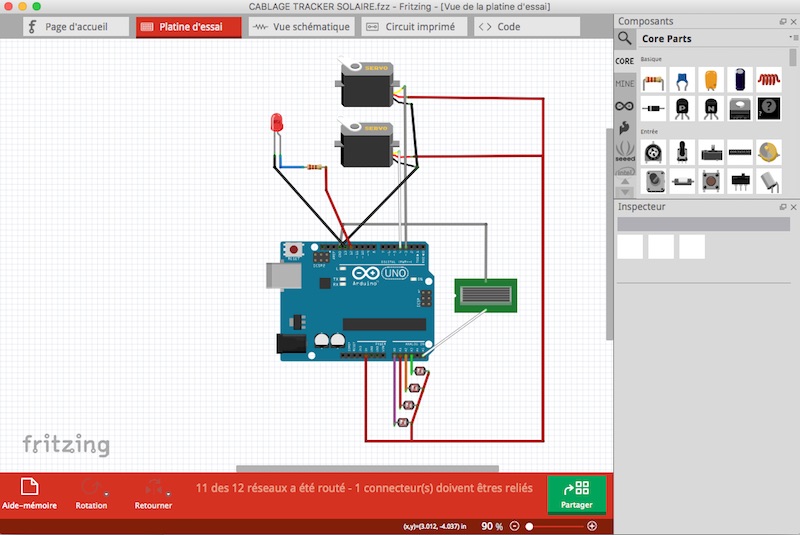

Indispensable pour créer vos schémas !!!
C’est rapide c’est beau c’est propre.
